    所属类别: 旋风纸气分离器、水膜旋风纸气分离器
旋风纸气分离器、水膜旋风纸气分离器

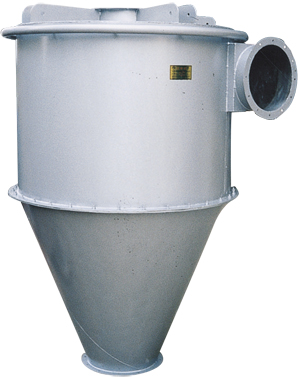

   ZQFL-11型旋风纸气分离器适用造纸、纸箱、印刷等行业。本产品专为碎纸和空气分离而设计,原先碎纸和空气不分离,碎纸风机将纸边吸进风机,粉碎并由气流通过管道直接输送至废纸房、打包机或水力碎浆机,碎纸乱飞、纸浆四溅,污染环境。我公司经过多方调查研究,并学习国外先进技术,在ZQFL-11型基础上又自行设计开发了ZQFL-12型系列水膜旋风纸气分离器。
    当含纸气流以16-22m/s速度由进气口进入旋风纸气分离器时,气流将由直线运动变为圆周运动,旋转气流的绝大部分沿器壁自圆筒呈螺旋形向下,朝锥体流动,含纸气体在旋转过程中产生离心力,在分离器圆筒上部有中间喷淋,侧面切线喷水装置的情况下,纸气受潮湿,重度大于气体,被甩向器壁内的水膜层,由于切线喷水连续不断,纸气很难与金属器壁直接接触,便迅速失去惯性力而靠入口速度的动量和向下的重力使纸气与水膜一齐下落,进入水力碎浆机。旋转下降的外旋气流在到达锥体时,因圆锥形的收缩而向分离器的中心靠拢,根据“旋转矩”不变原理,其切向速度不断提高,当气流到达锥体下某一位置时,即以同样的旋转方向从分离器的中部由下反转向上,继续作螺旋形运动,即内旋气流,最后气体经排出管排出分离器外。可在分离器进风口处加装喷雾装置,有效降低排出分离器外的粉尘。
  本产品具有以下特点:处理纸量大、纸气分离效果好、用水量较小、不消耗电能、能有效地分离纸边,去除纸毛。本设备有两组独立的喷水装置,在碎纸量较小时,可以只使用一组切线喷水,碎纸量很大时应两组同时使用。

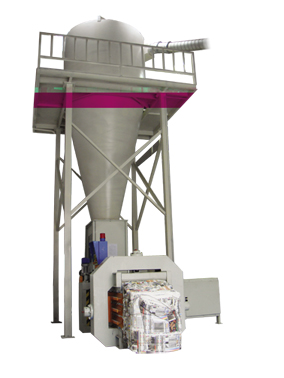

      本产品已用于造纸、纸品加工、印刷包装等行业,不能加水的情况下可用干式旋风纸气分离器。
hspace=0
hspace=0

选型依据:由废纸处理系统总进风量决定分离器的直径和高度。
